开关电源无桥接线方法是什么？

在电源技术领域，开关电源（SwitchingPowerSupply）是一种高效、稳定的电力转换技术。其广泛应用于各种电子设备中，包括电脑、通信设备、家用电器等。而无桥接线是开关电源技术中的一种特殊应用方式，它能够减少元件的使用，简化电路设计，提高系统的效率。在本文中，我们将深入探讨开关电源无桥接线方法，并为读者提供一系列详尽的操作指导和实用技巧。

什么是无桥接线方法？

在传统的桥式整流电路中，通常会使用四个二极管构成一个全波整流桥。而在无桥接线方法中，通过特定的设计，可以省略其中的两个二极管，以达到简化电路和提高效率的目的。这种方法减少了二极管的功耗，从而提高了整个开关电源的转换效率，并降低了成本。

无桥接线的原理与优势

无桥接线开关电源之所以受到关注，是因为它具有以下优势：

1.减少元件数量，从而减少电路板面积以及成本。

2.降低电路的功率损耗，提高电源转换效率。

3.减少了热源数量，有利于电源散热设计。

4.可能提升系统的长期稳定性。

如何实现无桥接线？

设计要点

在设计无桥接线开关电源时，有以下几个要点需要考虑：

1.选择合适的控制器：控制器需要支持无桥接线设计，例如一些专用的PWM控制器。

2.选择合适的功率元件：包括MOSFET或IGBT等，它们应能承受较大的电流和高频率开关。

3.电路拓扑设计：应考虑电感、电容等元件的布局，保证电路稳定性和效率。

实际操作步骤

1.准备材料与工具：需准备开关电源控制器芯片、MOSFET、电感、电容、电阻等元件和焊接工具。

2.电路板布局：按照无桥接线的要求，精确布局电路板。注意元件之间的间距和走线。

3.焊接元件：将MOSFET等功率元件按照电路图精确焊接在电路板上，确保焊接质量。

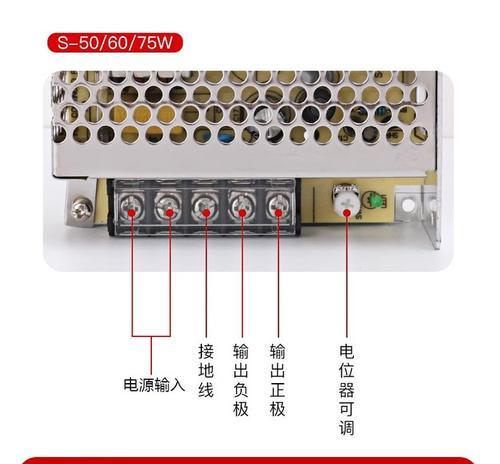

4.连接电源输入和输出：根据设计要求连接交流输入和直流输出端子。

5.调试与测试：上电后进行参数调试，包括电压和电流的调节，确保系统稳定运行。

6.功能验证：通过负载测试验证电源输出是否稳定，以及转换效率是否达到设计要求。

常见问题及解决方案

问题1：电路不稳定，出现振荡现象

解决方法：检查电感和电容的选型是否合适，可能需要调整其值以稳定电路。

问题2：开关管发热严重

解决方法：可能是因为开关频率设置不当或散热措施不足。可以考虑降低开关频率或增强散热设计。

问题3：转换效率不达标

解决方法：检查电路设计和元件选型，可能需要更换效率更高的MOSFET或调整电路参数。

结语

无桥接线技术在开关电源领域中展现出独特的优势，它的应用可以显著提升电源系统的性能，同时降低生产成本。通过上述介绍，相信您已经对无桥接线方法有了深刻的理解，并掌握了相关的设计和实现技巧。在实践中，务必注意细节和测试验证，以确保电路设计的可靠性和效率。希望本文能够对您在开关电源设计和应用方面提供有效的帮助和指导。
